Fabriquez une télécommande filaire
Déclencheur souple fait-maison:
Pour Canon 350D, 300D, 400D etc...
Voici un petit bricolage très facile destiné à remplacer la télécommande filaire CANON RS60-E3 (Canon RS60-E3 wired remote control) permettant de déclencher avec les appareils CANON EOS suivants:
Argentiques: EOS 33/30/50/50E/300/300V/3000V/3000N/5000/500N/30V/33V
Numériques: EOS 300D/350D/400D
Ces appareils sont munis d'une petite prise "Jack" 2.5mm femelle: ci-contre l'emplacement de la prise sur le Canon 350D.
La télécommande décrite ci-dessous permet de faire la focalisation (comme lorsque le déclencheur de l'appareil est maintenu à mi-course) et le déclenchement, ainsi que d'assurer la pose B lorsque l'appareil est mis en position BULB (poses supérieures à 30" dans le cas du 350D par exemple).
Le montage:
Le montage à réaliser est très simple. Son principe est expliqué sur cette page:
http://www.camerahacker.com/RS60-E3_pin-out/pin-out.html
En fait, la mise au point et le déclenchement se font simplement en fermant le circuit entre la masse de la prise jack et l'un ou l'autre des connecteurs du jack. Pas de pile donc et un circuit hyper simple à réaliser!Il suffit donc des accessoires suivants:
· Un connecteur "jack" stéréo male de diamètre 2.5mm
· Deux boutons poussoirs à contact momentané (1 contact travail)
· Un inverseur unipolaire simple
· Du cable trois conducteurs fin (par exemple cable blindé pour audio, micro ~0.2mm²)
· Un petit boiter pour loger le tout (boite de pellicules, etc...)
· Budget global: environ 5 Euros...

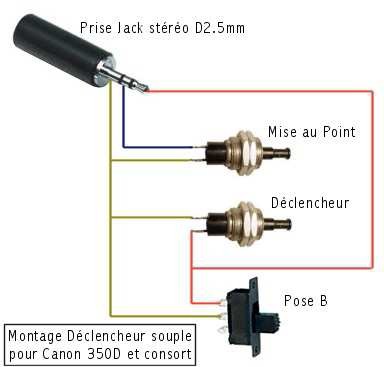

Ci-contre les connections à faire entre les boutons de commande et la prise "jack".
Y-a-t'il un risque pour votre appareil à réaliser ce montage?
A priori aucun du moment qu'il s'agit bien d'un Canon EOS répondant à cette norme (dans la liste du début de page). Comme vous le remarquez il n'y a pas de composant actif dans le montage: il s'agit simplement de contacts que l'on referme. A la limite si vous vous trompez, votre appareil "s'affolera" en faisant des mises au point ou des déclenchements continus et intempestifs, mais sans risque direct. Enfin, comme toute réalisation, il faut y apporter un minimum de soin et des vérifications avec un testeur de continuité, avant le branchement sur l'appareil.
Réalisation pratique:

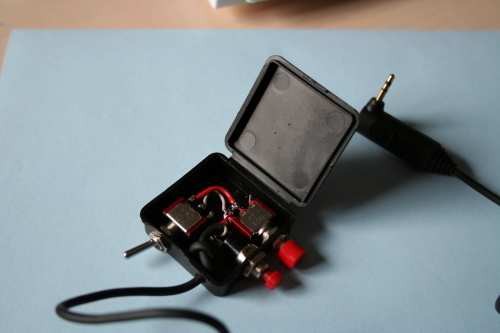

Voici une vue du boitier ouvert (récupération de fournitures électroniques).
La prise jack et son cordon proviennent d'un ancien cable de transmission pour calculatrice scientifique. Ce type de jack est aussi très commun au niveau des accessoires pour portable: une bonne source de récupération!

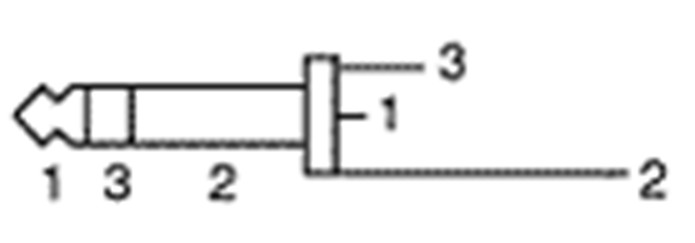

Pour connaître la correspondance entre les broches de la prise jack stéréo et sa connectique mieux vaut utiliser un testeur de continuité. Sinon pour une prise jack à souder:
1. La cosse centrale correspond à l'extrémité de la prise jack;
2. La cosse la plus longue (dont une partie peut sertir les autres fils) correspond à la garde du jack;
3. La cosse intermédiaire correspond à la partie centrale du jack.

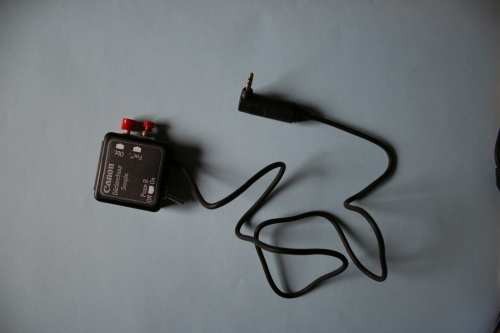

Ci-contre une vue de l'ensemble: le cable fait une trentaine de centimètres de long ce qui est bien suffisant en utilisation classique.
Après avoir apposé un petit autocollant indiquant les fonctions (et le logo Canon pour le fun :-) la
télécommande est prête à fonctionner:
· Le majeur sur la commande de focalisation (déclencheur à mi-course).
· L'index sur le déclencheur de l'obturateur.
On opère donc en poussant sur le bouton de focalisation et lorsque l'appareil est OK on pousse simultanément sur la commande d'obturateur. La pose B (longue pose, pour nocturne) est aussi disponible: il faut au préalable placer l'appareil en mode BULB puis déclencher en actionnant l'inverseur: on a alors accès à des poses dépassant 30 secondes.
Le verrouillage miroir:

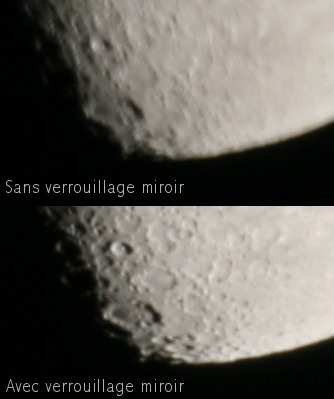

Voici ci-contre un test sur la Lune fait avec le Canon 350D derrière un petit téléobjectif à miroir d'origine russe (500mm à f/8) donnant une focale équivalente 24x36 de 800mm. L'appareil était fixé sur un tripode photo. Le temps de pose était de 1/20 secondes.
En haut le déclenchement a été effectué avec le déclencheur "fait maison" mais sans verrouillage préalable du miroir de visée reflex: on constate un bougé dû au mouvement du miroir.
En bas le déclenchement a été effectué avec verrouillage du miroir (fonction C-Fn7 à sélectionner dans le menu de l'appareil - seulement sur le 350D: le 300D en est dépourvu hormis si l'on installe un firmware particulier) en laissant le temps à l'appareil de se stabiliser: la photo n'est plus bougée. Cette fonction est donc indispensable avec de longues focales pour ce type de photos, même avec déclencheur souple.
Variantes:
Autres réalisations, avec photos, sur le même schéma envoyées par des internautes photographes et bricoleurs.
